康明斯柴油發機電組在無市電供給及須要不中斷供電的處所，如電信體系、電力體系、播送電視體系的機站、機房，銀行、病院等單元的供電體系等獲得了普遍利用。在電信體系內，凡是一個縣級局要辦理多個供機電房，這些機房有的位于郊區，有的位于荒僻的平地，有的有人值守，有的無人值守，但都須要不中斷供電，普通每一個機房有一至數臺康明斯柴油發機電組，作為市電供電的備用電源，或是幾臺機組互為主備供電。對這些康明斯柴油發機電組實現計較機自動監控和統一辦理就顯得很主要，如許有助于削減值班職員的任務強度，進步任務效力，進步辦理程度。在縣級局內設集合監控中間，監控主機經由過程公用德律風網實現對各個上級機站康明斯柴油發機電組的長途及時自動監控和辦理，體系構建便利，實現簡略，利用靠得住，合適現實的須要，獲得了普遍利用。
                        　　
　　1 體系布局
                        　　
康明斯柴油發機電組長途監控平臺的體系布局。

　　康明斯柴油發機電組經MODEM與德律風線路相連，在德律風線路的另外一端再經MODEM與監控主機的RS-232串口相連。
                        　　
良多縣級局和上級機站之間都有SDH信道雷同，若是有附加的RS-232串口，也能夠經由過程SDH信道傳輸數據，從而免卻德律風線路雙方的MODEM，同等于RS-232串口電纜間接相連。
                        　　
若是一個上級機站內有多臺康明斯柴油發機電組須要監控，在德律風線路許可的環境下，能夠為每臺機組分派一條德律風線，各占用監控主機的一個RS-232串口。若是德律風線路無限，也可將機站內的各臺康明斯柴油發機電組經由過程RS-485總線連成一個收集，顛末RS-485/RS-232轉換器，再接MODEM，經由過程一條德律風線路與監控主機相連，只占用監控主機的一個RS-232串口，每一個機組分派一個地點，監控主機依托地點來辨別機組，輪番經由過程統一條德律風線路監控各臺機組，但如許一來會下降監控體系的反映速度。

　　RS-485統計資料系統總線為兩條線半雙工串口統計資料系統總線，回收利用雙銅編織線以均衡教育差分離式例信息傳承統計資料，其重在優點有：信息傳承極限效率高，快些達每秒10M位；信息傳承間斷遠，最遠的地方達1200米；抗攪擾方可強，在噪聲污染區域環境下長間斷動力35個子域。

                        　　
　　2 康明斯柴油發機電組監控模塊
                        　　
每臺康明斯柴油發機電組配一個監控模塊，就能夠經由過程串口對康明斯柴油發機電組遏制計較機監控，各類旌旗燈號從康明斯柴油發機電組電控箱內取。
                        　　
咱們選用80C552單片機作監控模塊節制，接納大范圍集成電路，并連系了進步前輩的設想手藝。監控模塊帶有雙看門狗電路，確保體系在不測死機時能自動規復任務，這在無人值守的環境下是極為主要的。
                        　　
康明斯柴油發機電組監控模塊丈量機組輸入三相電壓、三相電流、機組頻次、機組轉速、機油壓力、冷卻水溫、燃油油位、機組啟動電池電壓、輸入功率等運轉參數并按照須要發送至監控主機。冷卻水溫、機油油壓等參數的丈量傳感器普通都不是線性的，并且差別康明斯柴油發機電組出產廠家選用的傳感器差別很大，監控模塊保管監控主機發來的數據表格，并按照表格對采來的冷卻水溫、機油油壓等參數遏制線性化處置，以順應差別的傳感器。監控模塊有不掉電存儲器，能夠保管大批的任務、節制參數。
                        　　
當丈量的運轉參數超越設定的高低限報警值，監控模塊按照龐雜的節制邏輯節制康明斯柴油發機電組的各類舉措：起動、停機、ATS轉換等，并將各類報警信息和康明斯柴油發機電組的各類狀況（自動/手動狀況、運轉/停機狀況、市電/油機ATS狀況、油機/油機ATS狀況）報告監控主機。
                        　　
監控主機也可按照須要遙控機組開機、關機、告急停機、市電/油機ATS轉換或油機/油機ATS轉換等。
                        　　

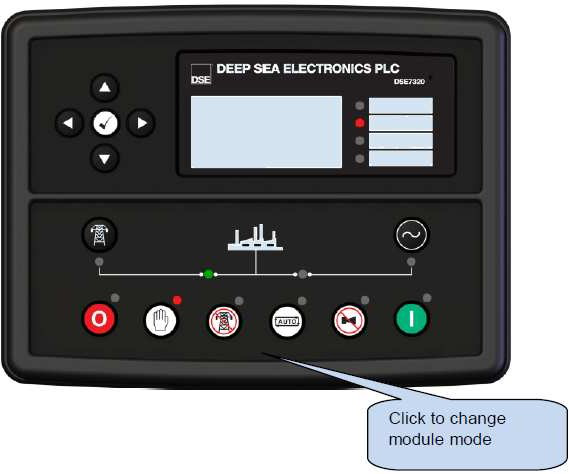

康明斯柴油發機電組監控模塊的一切設置都能夠在現場經由過程面板鍵盤實現，或由監控主機在遠處經由過程串口遏制。監控模塊供給RS-232和RS-485兩種接口，有電信總局和談和MODBUS和談兩種型號，接納10位異步串行通信體例（肇端1位，數據8位，遏制1位，無校驗位），數據傳輸率1.2kb/s—19.2kb/s可選，監控主機和監控模塊之間接納嚴酷的主從體例互換數據（監控模塊只要在收到監控主機的號令后才會前往響應的數據，而不會自動發送數據給監控主機）。如許的設想很是合適構建咱們的康明斯柴油發機電組長途監控平臺。
                        　　
康明斯柴油發機電組監控模塊按照功效的強弱差別，已構成了系列產物，以順應差別的須要。監控模塊自身布局矯捷，功效擴大也很便利。
